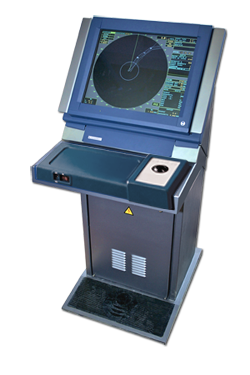

Навигационная радиолокационная станция Наяда-25М1
···················································································································
Береговая радиолокационная станция (РЛС) «Наяда-25М1», предназначена для контроля надводной обстановки, обнаружения надводных объектов, определения их координат и параметров движения.
РЛС «Наяда-25М1» обеспечивает:
а) круговой (или секторный) радиолокационный обзор в 3-сантиметровом диапазоне волн и обнаружение надводных целей (берегов, навигационных знаков, судов и других надводных объектов), определение их текущих координат (дистан-ция, пеленг), определение параметров движения (курс, скорость) в условиях воз-действия непреднамеренных помех;
б) автоматический захват и автосопровождение не менее 120 надводных целей на дальностях не менее 80% дальности их обнаружения;
в) ручной ввод и взятие на автосопровождение не менее 14 надводных целей;
г) вычисление параметров движения сопровождаемых целей и отображение вычисленной информации в цифровом и графическом виде;
д) автоматический съём и выдачу данных потребителям радиолокационной ин-формации (РЛИ);
е) покадровое документирование радиолокационной и графической информа-ции с последующим воспроизведением на экране видеоконтрольного устройства;
ж) отображение радиолокационной информации на фоне электронных карт формата S57;
и) приём и обработку сигналов автоматической идентификационной системы
к) приём и обработку данных спутникового навигационного приёмника GPS/
ГЛОНАС;
л) световую и звуковую сигнализацию о вхождении целей в запретные зоны, при сбросе цели с автосопровождения и появлении неисправности в аппаратуре.
Основные тактико-технические характеристики станции приведены в таблице:
4 Импульсная СВЧ мощность передатчика, kW,
не менее:
на шкалах 0, 25-1,5 n mile;
6
на шкалах 3-6 n mile;
9
на шкалах 12-96 n mile
10
5 Импульсная чувствительность приёмно-индика-торного тракта, dB/W, не хуже
на шкалах 0, 25-1,5 n mile;
минус 126
на шкалах 3-6 n mile;
минус 130
на шкалах 12-96 n mile
минус 132
6 Скорость вращения антенны, r/min
24±4
7 Диаметр вращения антенны, mm
2940 (для справок)
8 Ширина диаграммы направленности антенны на уровне минус 3 dB, градусы:
в горизонтальной плоскости;
0,8±0,1
в вертикальной плоскости
20+8, минус 2
9 Коэффициент усиления антенны, dB, не менее
32
10 Время пуска станции, s, не более
200
11 Электропитание от сети переменного тока частотой 50 Hz, V
220±22 V
12 Потребляемая мощность, не более, VA
400
13 Минимальная дальность обнаружения радиоло-кационного отражателя с ЭПР 10 m2, расположенно-го на высоте 2,5 m над уровнем моря с вероятностью 0,8, при высоте установки антенны над уровнем моря 15 m, m
30
14 Разрешающая способность по дальности на
шкале дальности 1,5 n mile при вероятности раздель-
ного наблюдения 0,8, m, не более
25
15 Разрешающая способность по направлению при вероятности 0,8, не более, ?
1,2
16 Максимальная погрешность станции (с вероят-ностью правильного измерения 0,95) при измерении с помощью электронных визиров и курсора:
- направления;
0,3°
- дальности
10 m или 0,5 % от значения установленной шкалы дальности в за-висимости от того, какая из величин больше
