··················································································································· Автономный радиотехнический пост (АРТП) «Рубеж-ПТН».
Устанавливается на береговых постах технического наблюдения и предназначен для организации контроля надводной обстановки, автоматического обнаружения, сопровождения и распознавания движущихся и неподвижных надводных целей, а также выдачи информации в автоматизированную систему технического контроля (АСТК).
Удовлетворяет требованиям военных стандартов России.
АРТП представляет с собой территориально разнесенную систему, состоящую из двух подсистем, удаленных на расстоянии до 30 км и объединенных системой связи и передачи данных (ССПД).
Автономная подсистема, функционирующая без присутствия обслуживающего персонала,обеспечивает:
- круговой радиолокационный обзор в 3- сантиметровом диапазоне волн,обнаружение надводных целей, определение их текущих координат (дальность,пеленг) определение параметров движения(курс,скорость) в условиях воздействия непреднамеренных помех;
- прием,обработку, декодирование и отображение информации, передаваемой внешними устройствами автоматической идентификационной системы (АИС) ультракоротковолновом (УКВ) диапазоне;
- наблюдение с помощью оптико-электронной системы, включающая видеокамеру и тепловизор, за окружающей обстановкой, а также автоматическое сопровождение надводных целей, выбранных по данным радиолокационной системы наблюдения;

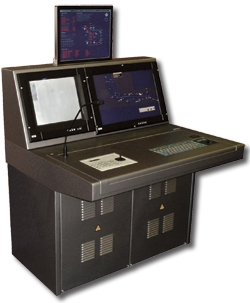

- передачу в реальном масштабе времени полной радиолокационной, видеоинформации и информации о режимах работы автономной аппаратуры на единый удаленный пульт управления и отображения (ПУО) информации. Вторая подсистема - пульт оператора и апаратура ССПД- размещается в помещении подразделения и функционирует при участии одного оператора, который осуществляет как непосредственно управление режимами работы подсистем, так и дистанционное управление в защищенном режиме всей аппаратурой АРТП по каналам ССПД.
Режим автоматического сопровождения — до 200 целей.
Дальность обмена данными по радиоканалу — 30 км
Спектральный диапазон ОЭС
(мкм)
Тепловизор
3 – 5
Видеокамера
0,4 – 0,8
Радиолокационный модуль 3,2
Дальность обнаружения
целей (NM)
По большим целям
не менее 20
По средним целям
не менее 15
По малым целям
не менее 10
По сверхмалым целям
не менее 3
Погрешности измерения
координат целей
По азимуту (град)
не более 0,3
По дальности (на всех
диапазонах дальности) (м)
не более 10*
Разрешающая способность
По дальности (м)
25
По направлению (град)
1,2
Скорость обзора пространства
(град/сек.)
24±4
* Или 0,5% от значения
установленной шкалы дальности.
