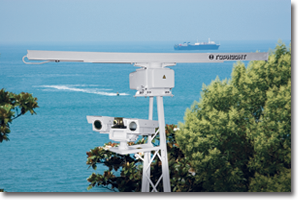

Автоматизированный комплекс контроля
надводной обстановки «Рапсодия»
·······························································································································
Аккно обеспечивает прикрытие необорудованных
участков контролируемой территории
Основные функции
- Обнаружение, распознавание и автосопровождение всех типов
надводных целей с получением их формуляров.
- Отображение радиолокационной информации на фоне электронной карты контролируемого района.
- Автоматическое наведение средств наблюдения и слежения за
нарушителями охранных зон.
- Возможность интегрирования в автоматизированные системы
сбора и обработки информации.
- Передача РЛИ и видеоизображения в реальном масштабе вре-
мени по проводным и радиоканалам.
- Документирование непрерывного видеоряда.
Состав комплекса: Система контроля обстановки
• Радиолокационная станция.
• АИС.
• Оптико-электронная система:
– тепловизор;
– видеокамера.
Средства топографической привязки
и ориентирования
• Спутниковый навигационный приемник, работающий в СРНС
ГЛОНАСС и GPS.
• Система автогоризонтирования оптико-электронных средств
наблюдения.
Система связи и передачи данных
• УКВ радиостанция. Автоматическая система
технического диагностирования Информационно-измерительная
система контроля параметров
ОсновныеТТХ комплекса
Управление — 1 человек.
РАДИОЛОКАЦИОННАЯ СТАНЦИЯ АП 9 футов, 10кВт. Резервная РЛС
Дальность
обнаружения
Большая цель(NM)
не менее 20
Средняя цель(NM)
не менее 15
Малая цель (NM)
не менее 12
Сверхмалая цель (NM)
не менее 4
Диапазон излучения (см)
3
Погрешности
измерения координат
По направлению (град)
0,3
По дальности (м)
10
УСЛОВИЯ
ЭКСПЛУАТАЦИИ
Скорость воздушного потока
(м/с) в походном положении
